При роботі стандартного компресора в умовах низьких температур випаровування підвищена ступінь стиснення призведе до підвищення температури нагнітання і швидкому зниженню потужності нагріву. Компресор з впорскуванням пари був розроблений для вирішення цієї проблеми і призначений для застосування в теплових насосах в холодних районах.​

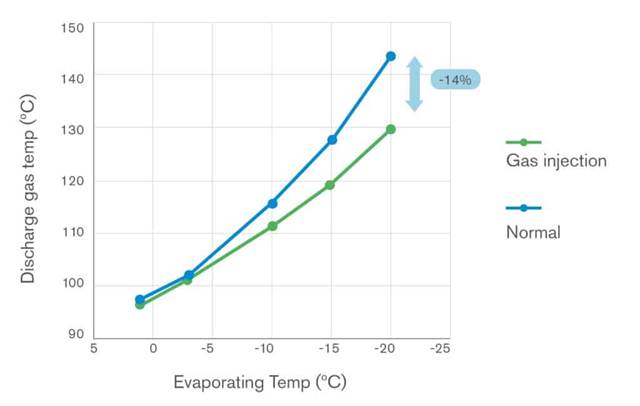

Компресор впорскування пари розділяє процес стиснення на два етапи. Пари холодоагенту впорскуються в проміжну кишеню спіралі під проміжним тиском, що призводить до збільшення як пропускної здатності системи, так і COP. Це також призводить до зниження температури нагнітання, що забезпечує достатню теплову потужність для систем теплових насосів, особливо в умовах низької температури навколишнього середовища. Крім того, відкриття та закриття інжекторного отвору служать допоміжним методом для регулювання змінної продуктивності.

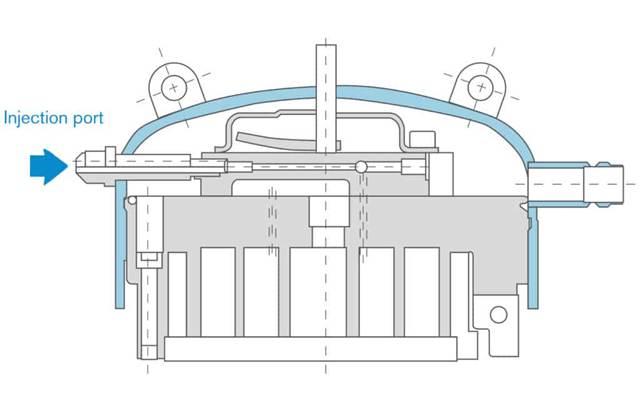

Внутрішнє оформлення EVI

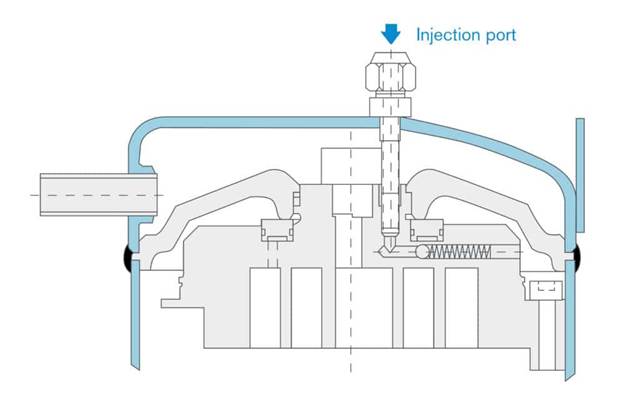

Внутрішня структура серії B

Застосування  ЕVІ

Компоненти для циклу впорскування пари:

• Економайзер
• Електромагнітний клапан
• Тепловий розширювальний клапан

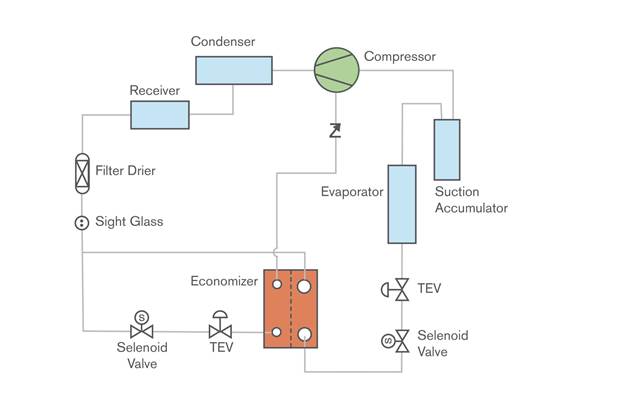

На малюнку показана система економайзера з компресором впорскування пари: після стиснення компресором паровий холодоагент надходить в конденсатор і конденсується в рідину шляхом передачі тепла навколишньому середовищу. ​

Конденсований рідкий холодоагент з конденсатора протікає через ресивер, фільтр-осушувач і оглядове скло, а потім розділяється на дві частини, основна частина холодоагенту (м1) надходить в економайзер, допоміжна частина холодоагенту (м2) протікає через електромагнітний клапан і тепловий розширювальний клапан і розширюється до двофазної суміші холодоагенту, який потім надходить в економайзер і охолоджує основну порцію холодоагенту,  Випаруваний пар холодоагенту (м2) надходить в компресор під проміжним тиском, потім він змішується з частково стисненим всмоктувальним паром і далі стискається. ​

Основна порція переохолодженого рідкого холодоагенту (м1) йде через розширювальний клапан і далі у випарник, де далі розширюється до рівня тиску у випарнику, і випаровується як зазвичай. Продуктивність випарника збільшується за рахунок зменшення ентальпії холодоагенту на вході.​

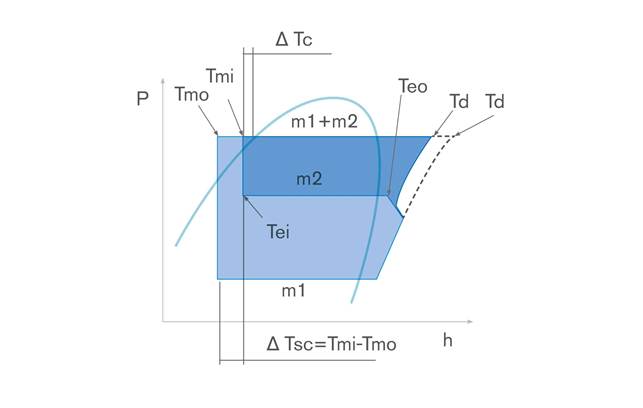

Рисунок P-h діаграма впорскування пари з економайзером

Td: Температура нагнітання з інжекцією пари

Td’: Температура нагнітання без впорскування пари

Δ Tc: Конденсаційне переохолодження

Tmi: Температура рідини на вході в економайзер

Tmo: Економайзер температури виходу з переохолодженого рідкого холодоагенту

Δ Tsc: Рідинне переохолодження в економайзері

Tei: Додаткова порція температури холодоагенту на вході економайзер

Teo: Додаткова порція холодоагенту, що виходить з економайзера

м1: Масова витрата основної порції холодоагенту

м2: Масова витрата допоміжної порції холодоагенту

Компоненти для застосування  ЕVІ

Економайзер

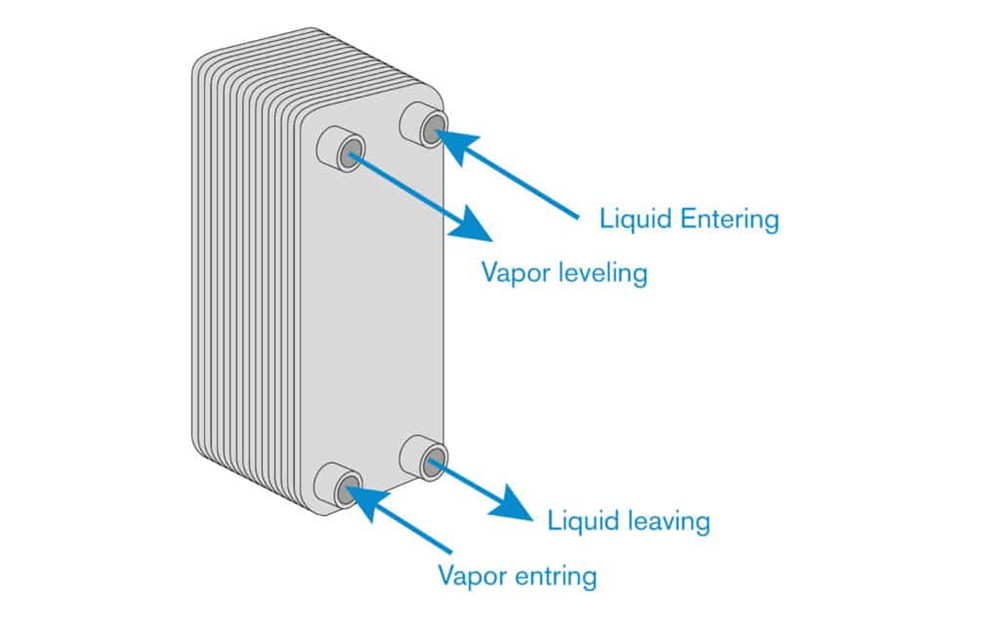

​Пластинчастий теплообмінник має перевагу у вигляді високої ефективності та компактної конструкції.​

• Пластинчастий теплообмінник повинен бути встановлений вертикально.​
• Для більш високої ефективності теплообміну рекомендується конфігурація протиточного потоку.​
• Трубопровід холодоагенту слід підключати до з’єднань, зазначених на заводській табличці, інакше це призведе до дуже низької продуктивності.​
• Якщо будь-яке з середовищ містить більші частинки, перед теплообмінником слід встановити сітчастий фільтр.​
• Не перевищуйте максимальну робочу температуру та тиск, робота за цими межами може призвести до внутрішніх пошкоджень та призведе до поломки ущільнення та витоку.

Тепловий розширювальний клапан

Теплові розширювальні клапани – це розширювальні пристрої, які найчастіше використовуються в системах кондиціонування повітря та холодильних установках, які є рекомендованими розширювальними пристроями для лінії впорскування пари. Теплові розширювальні клапани повинні бути правильно спроектовані та підібрані , щоб уникнути недостатнього масового потоку або зворотного затоплення. ​ ​

• ТРВ повинен бути встановлений близько до теплообмінника, відстань від ТРВ до вхідного патрубка теплообмінника повинна бути в межах 150—200 мм. Лінія з’єднання повинна бути прямою. Переконайтеся, що клапан встановлений вертикально з капілярною трубкою зверху.​
• Установка виносної лампочки дуже важлива. Виносна лампочка повинна бути закріплена на верхній стороні (див. Малюнок нижче) вихідної лінії теплообмінника.​

• Виносна лампочка повинна бути прикріплена до горизонтальної труби, а не до вертикальної труби або труби маслоуловлювача.​
• Зовнішня лінія еквалайзера повинна бути підключена на 100 мм нижче за течією від віддаленого місця розташування лампочки і розташована на верхній частині трубки, щоб уникнути потрапляння масла і рідкого холодоагенту.

Електромагнітний клапан

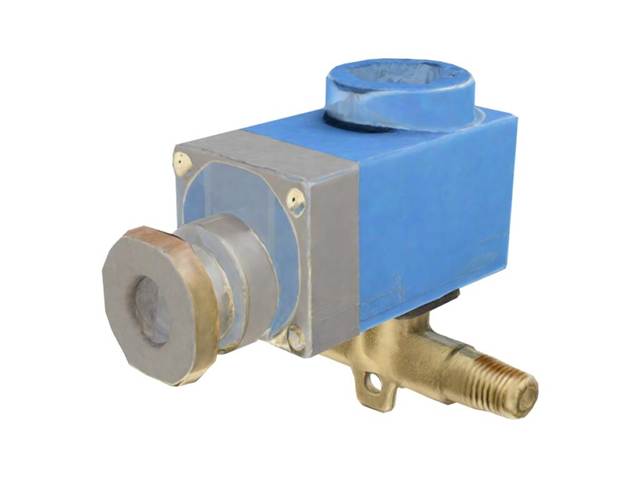

Електромагнітний клапан необхідний для припинення потоку пари з системи до компресора, коли компресор знаходиться у вимкненому циклі. Електромагнітний клапан повинен встановлюватися перед тепловим розширювальним клапаном теплообмінника і розташовуватися якомога ближче до нього. Для кількох компресорних систем електромагнітний клапан повинен бути встановлений у кожній лінії посуду до кожного окремого компресора. ​

​Електромагнітний клапан повинен відкриватися і закриватися разом з компресором одночасно, щоб запобігти міграції холодоагенту в компресор.​

• Електромагнітний клапан повинен бути встановлений вертикально в горизонтальній трубі з соленоїдом зверху, потік холодоагенту повинен відповідати напрямку стрілки.​
• Перед електромагнітним клапаном слід встановити сітчастий фільтр розміром 80~100 см3, щоб уникнути засмічення клапана.​

Можливості ЕVІ

Більша потужність нагріву

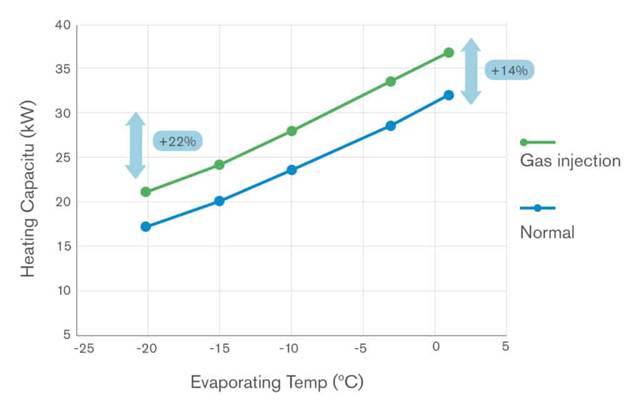

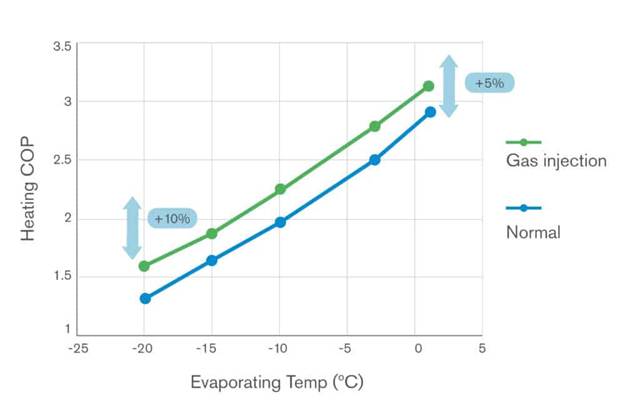

У порівнянні зі стандартною компресорною системою, система теплового насоса з компресором впорскування пари забезпечує більш високу теплову потужність, а зростаюча швидкість нагріву збільшується зі зниженням температури навколишнього середовища.

Підвищена ефективність системи

ККД системи підвищується за рахунок того, що приріст потужності більше, ніж збільшення споживаної потужності компресора.

Поліпшення змащення

Подають масло з підвищеною різницею тисків, щоб забезпечити змащення компонентів спіралі.​

Вища ефективність двигуна

Оптимізуйте роботу двигуна та зменшіть вироблення тепла, щоб підвищити адаптивність компресора при низькій температурі випаровування.
